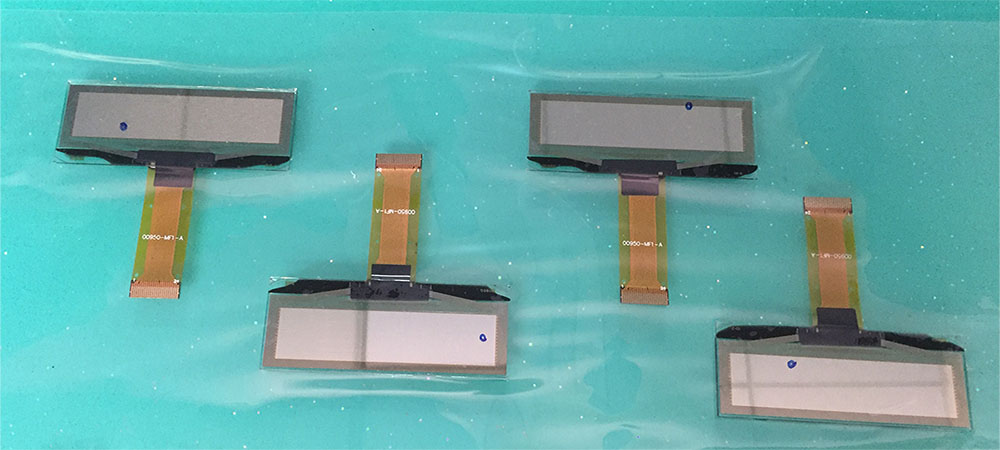

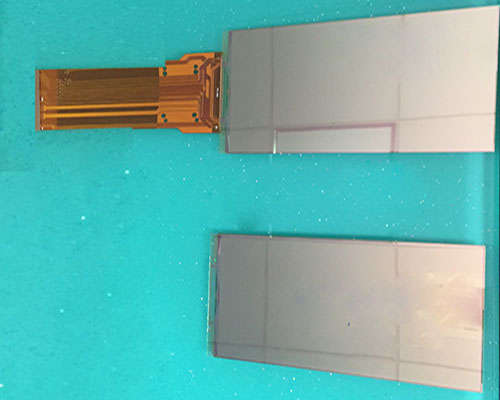

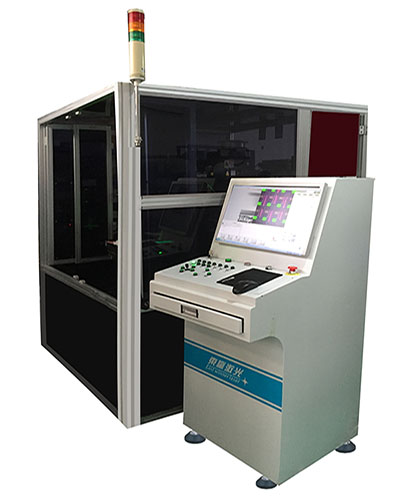

项目

主要参数

备注

镭

射

系

统

激光类型：ND:YLF

型号：DY LASER-120

波长：1064nm/532nm/355nm  IR/GR/UV（波长可选配）

脉宽：3-4ns

频率：≥200Hz

最大能量输出：120uj

输出参量稳定性：±10%

光斑大小：正方型/长方型可调

最小光斑：2.5um*2.5um（50倍物镜状态下）

光斑尺寸调节范围：50X  MAX-24um*24um

Min-2.5um*2.5um

20X  MAX-60um*60um

MAX-3um*3um

显

微

成

像

系

统

型号：ewin lens - 4

成像透镜：IR/GR/UV增透膜

物镜：5X（APO）、10X（APO）、20X（NIR）、20X（NUV）

50X （NIR）

物镜切换：电动

CCD品牌 ：VATEK（日本

CCD像素：50万dP和1200万取像镜头

显示器：17寸 1920*1080

图像采集卡品牌及型号 ：麦恩

软

体

系

统

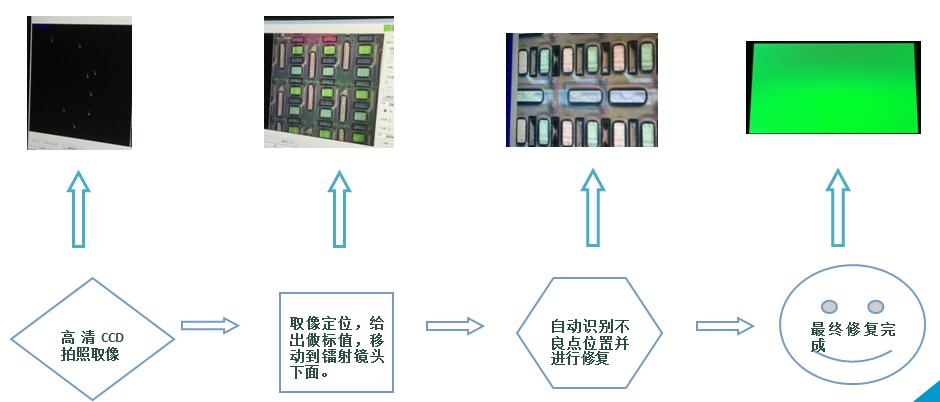

控制功能：

1.激光能量、频率、波长切换、光斑大小调节及储存

2.工作台移动、加工状态参数显示

3.显微镜头切换控制

4.储存200种加工用参数

5.任意图形切割设定

6.电脑： 技嘉主板 硬盘540G  4G内存 intel   CPU E5200（定制组装型无品牌）

机

架

结

构

材料：钣金钢架

外观尺寸:L1600mm*W1600mm*H1800mm

工作台尺寸：550mm*400mm

XY轴行程：600mm*500mm

Z轴行程：200mm

XYZ轴移动速度：高速≥10mm/s 低速：2mm/s

手动微调：0.25mm/260度

XYZ轴移动精度：±0.02mm

XYZ轴微调部分：脉冲手摇轮

平台表面：垫高强度玻璃

XY马达：直线电机

Z轴马达：直线电机

Z轴导轨：无油导轨

运动控制卡品牌及型号：固高

导轨丝杆品牌型号：台湾上银 V15型P级WIWIN双导轨滚珠丝杆

外观油漆着色：乳白色 光油（无尘型）

悬梁架构：钢铁钣金焊接合成，单板厚度：12mm

显示器固定座 ：可调节前后摆动

减震：大理石+自动平衡 气压规格：0.8MPA

电

气

部

分

操作键盘功能：

1、4个显微镜头切换按键

2、快慢4挡位切换

3、XYZ轴粗调、微调

4、照准光源亮度调节

5、启动电源开关

6、启动按钮

7、激光能量补尝旋钮（带有保护盖）

8、急停开关

带有安全断电光

正门右上方异常急停开关及报警灯

输入电源：单相交流220V  50-60Hz 10A
