本机器适用于IPS、TFT、OLED系列液晶面板，亮点亮线修复，适用面板尺寸最大85寸。修复不良现象：亮点、暗点、断半线、竖彩线、竖彩黑线、单竖黑线、双竖黑线等。

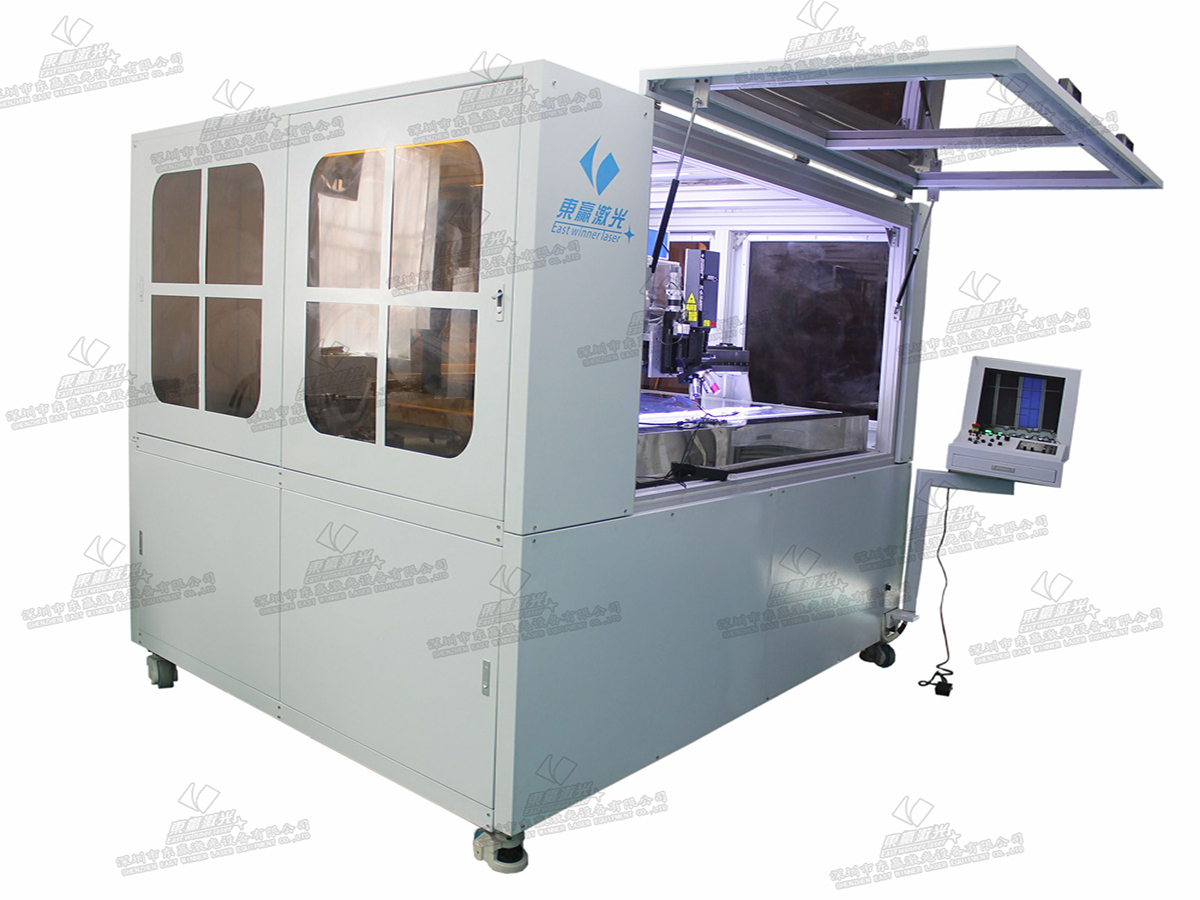

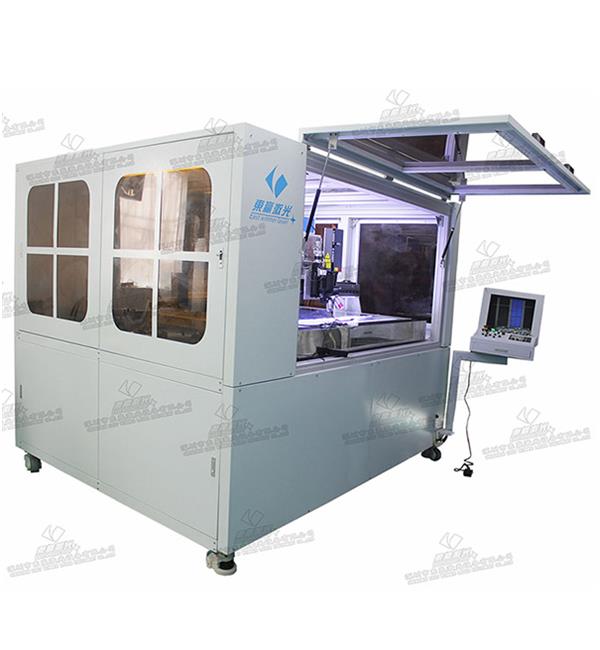

产品图片：

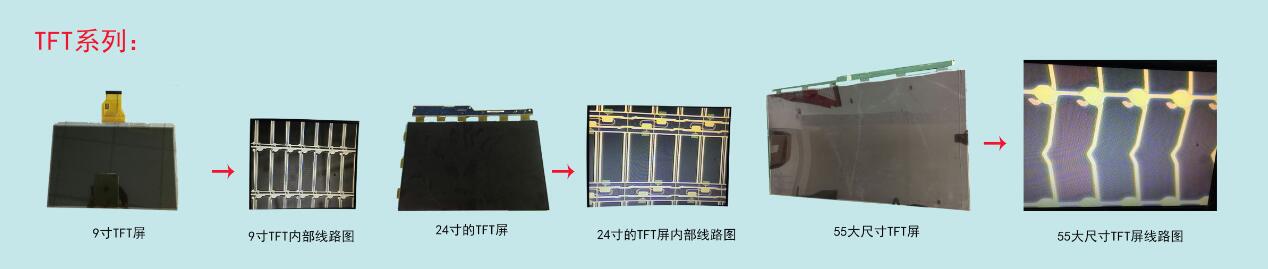

样品图片：

最大可修到85寸的

主要用途：

所述的光学检查中的电性检查，只能消极地找出像素缺陷的位置，而激光 修补的目的，是进一步地希望能将有缺陷的部分加以改正，使原本筛选出来要丢弃浪 费的产品，修补成可接受的产品。以目前可以接受的产品标准，首先是绝对不能有线 缺陷；其次，目前许多产品有“无亮点保证”，因此也不能有像素是一直发光的亮点， 但可以某种程度地接受少数暗点。所以激光修补的对象，是以线缺陷和亮点为主。

激光修补的方式：

熔接：在有二层金属相互重叠的跨越之处，以适当能量和波长的激 光，可将金属化开而熔接在一起，使两个原本不相连的电极形成短路。在设计时需考 虑重叠面积的大小与其和周边其他金属的距离。在单层金属布线之外，以适当能量和 波长的激光，可将金属化开而切断原来的布线。在设计时需要考虑宽度的大小与其和 周围其他金属的距离。

一般項目

工作限高50 mm （含）以下

工作限重20公斤

外型尺寸2100 x 1600 x 900 (mm)

機器重量2000 公斤 （含）以下

● 適用LCD面板尺寸1700 x 1400 mm (65寸屏以内修复)

● 點(3umX 3um), 線(長3umX125um ), 塊 (125um X 125um), (修補放大比率 20倍)

●光閘紅光與紅框雙重顯示

●光閘尺寸、鏡頭倍率及雷射功率參數儲存與選用

●開放式XYZ軸光學尺，可精確定位

●工作臺具備震動隔離

● 無熔絲保護斷路器保護

● 安全設備不尋常的緊急停止

● 工作環境溫度 21℃+ / -2℃

● 工作環境濕度 55 ± 5％RH

雷射系統

雷射類型Ewinlaser ND:YAG.

波 長1064 / 532 nm 雙波長

輸入功率30mJ(532 nm).

鏡頭x2, x10(觀察), x20, (修補、 LCD 專用)

操作模式Auto .

調整差質Within ± 10μm.

光束模式長型 / 方型及θ角± 45 °旋轉、可調

工作平台

工作平台尺寸1650 mm X 1400mm

XY軸移動範圍1600 mm X 1350 mm

XY軸移動速度over 50 mm/second

Z軸移動範圍80 mm

操作模式XYZ 軸四段電控

顯像系統

電腦系統機架式電腦、影像擷取卡、顯示卡、軸卡

顯示器17 吋 LCD 顯示器（含）以上

取像機CCD watec WAT-221s.NTCS.jvc

放大倍率75、364、750、1820.

光源可調，同軸光源與光班光源及 LED 背光模組

顫噪控制系統

1、微動手臂

2、微量注射器

氣電規格

輸入電源：AC單相220V，50 ～ 60HZ，10A
