简单的说，TFT LCD液晶屏（TFT-LCD激光修复机）的基本结构为两片玻璃基板中间夹一层液晶。前端LCD面板（LCD激光修复机）贴上彩色滤光片﹐后端TFT面板上制作薄膜晶体管（TFT）。当施加电压于晶体管时﹐液晶转向﹐光线穿过液晶后在前端面板上产生一个画素。背光模块位于TFT-Array面板之后负责提供光源。彩色滤光片给予每一个画素特定的颜色（液晶屏激光修复机）。结合每一个不同颜色的画素所呈现出的就是面板前端的影像。

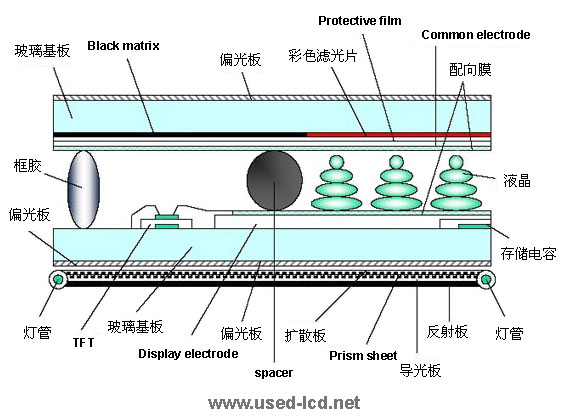

TFT有源矩阵驱动LCD的基本结构（CQ9电子激光）

       TFT LCD液晶屏（ TFT-LCD激光镭射修复机）配件从前到后分别是：偏光板、玻璃基板、Black matrix、彩色滤光片、Protective film、Common electrode、液晶、Spacer、Display electrode、TFT、存储电容、玻璃基板、偏光板、扩散板、Prism sheet、导光板、灯管、反射板。

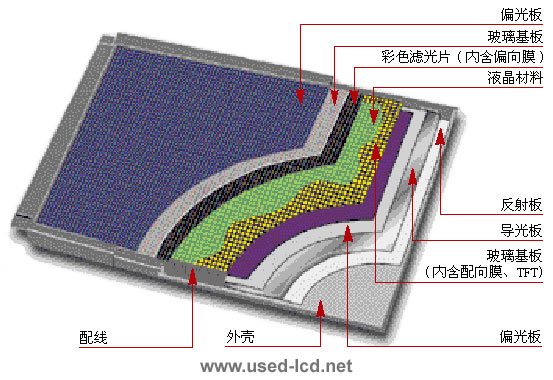

液晶显示屏基本结构（CQ9电子激光）

      TFT面板就是由数百万个TFT device以及ITO（In Ti Oxide，此材料为透明导电金属）区域排列，如一个matrix结构，而所谓的Array就是指数百万个排列整齐的TFT device之区域，此数百万个排列整齐的区域就是面板显示区。下图为一个TFT画素的结构：Signal line

      不论TFT面板的设计如何的变化，制程如何的简化，其结构一定具备TFT device和控制液晶区域（光源若是穿透式的LCD，则此控制液晶的区域是使用ITO，但对於反射式的LCD则是使用高反射式率的金属，如Al等），TFT device是一个开关器，其功能就是控制电子跑到ITO区域的数量，当ITO区域流进去的电子数量达到我们想要的数值后，再将TFT device关掉，此时就将电子整个关在ITO区域。
