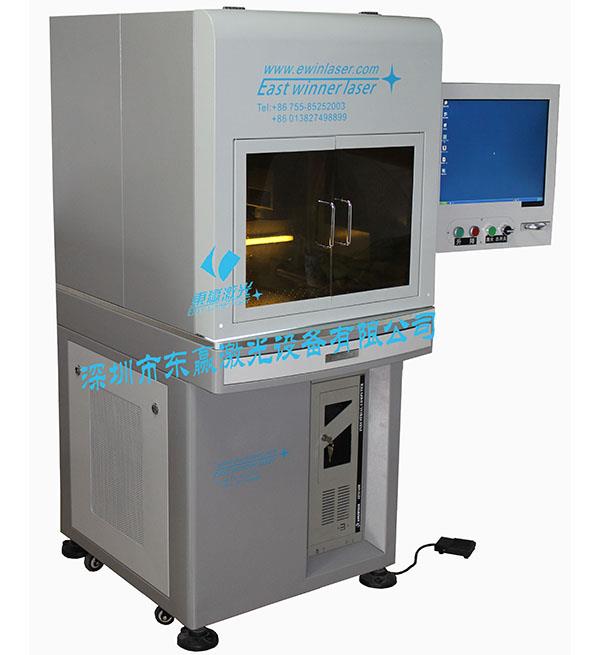

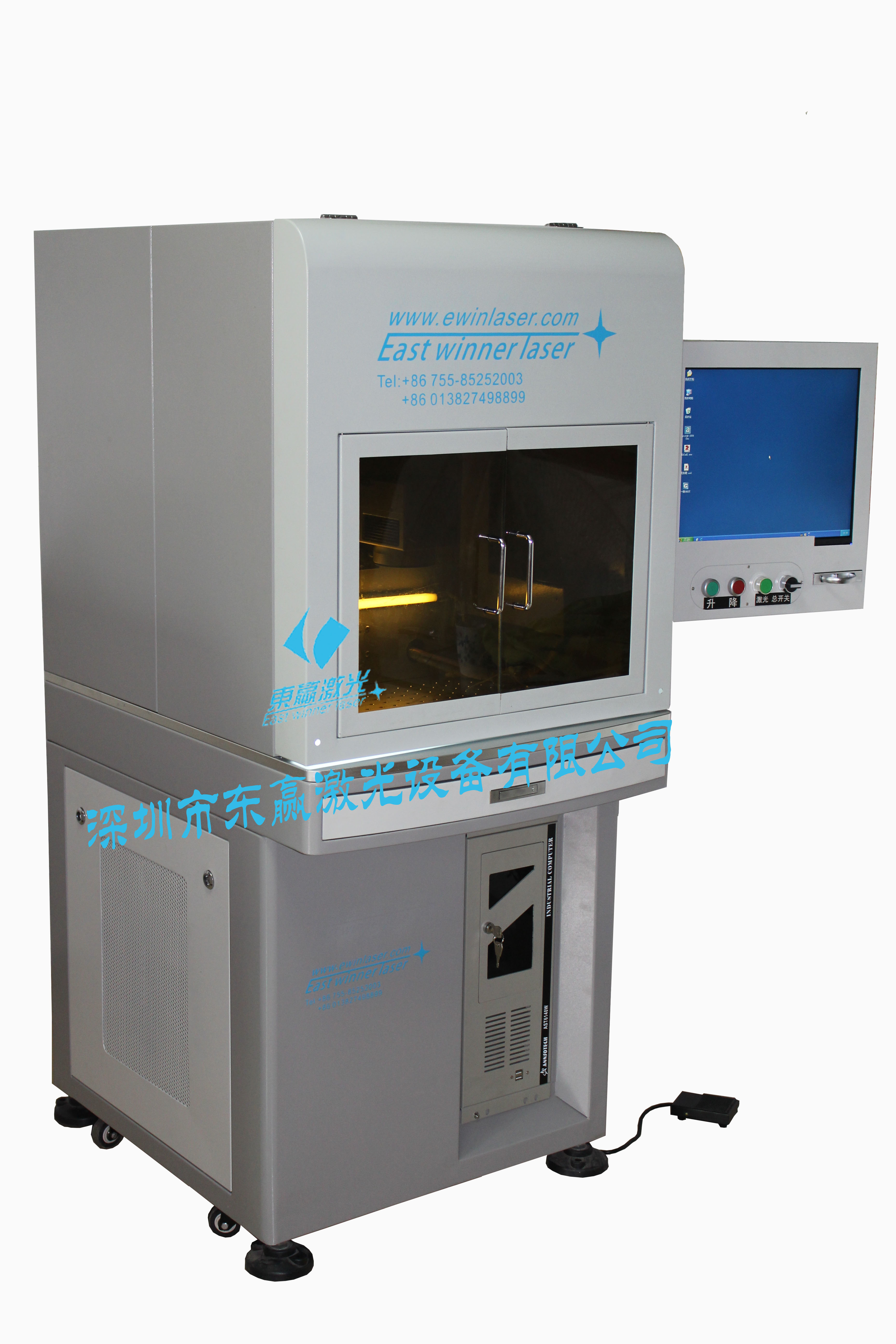

一、产品图片:
一般項目
工作限高
80MM(含)以下
工作限重
10公斤(含)以下
外型尺寸
600mm×1100mm×2100mm
機器重量
180公斤(含)以下
● 適用LCD面板最大12.2寸
● 適用LCD面板厚度0.5 ~ 2.2公釐
● 线宽50um面偏光膜及無偏光膜之LCD面板
● 光閘紅光與紅框雙重顯示
● 靜電消除器(KEYENCE SJ-H084V)
● 無熔絲保護斷路器過負載電流保護
● 異常緊急停止安全裝置
● 靜電手環連接點
● 工作環境溫度20℃ ~ 30℃±-5℃
● 工作環境相對濕度65±5%RH
雷射系統
雷射類型
Nd-YAG LASER
波長
1064nm雙波長
脈衝
Q-Switch 5n/秒
輸出功率
582uJ/Pulse(160次平均值)
開關頻率
1 ~ 10KHz
輸出穩定
± 8%
操作模式
平台手動对位,切割用软件控制 to/Manual
調整差質
± 10μm之內
工作範圍
200mm X230mm
XY移動範圍
150mm X150mm
移動解析度
10μm/Pulse
最大速度
100公釐/秒
電控按鍵
顯像系統
電腦系統
機架式電腦、影像擷取卡、顯示卡
顯示器
17吋LCD顯示器
取像機
CCD watec WAT-221s.NTCS
放大倍率
1600倍
光源
可調,正向光源與光班光源及背光模組(560mm x 400mm)
氣電性能規格
輸入電源
交流單相220V,50 ~ 60Hz,10A
氣體壓力
5 ~ 6公斤/平方公分。(0.49 ~ 0.588MPa)
